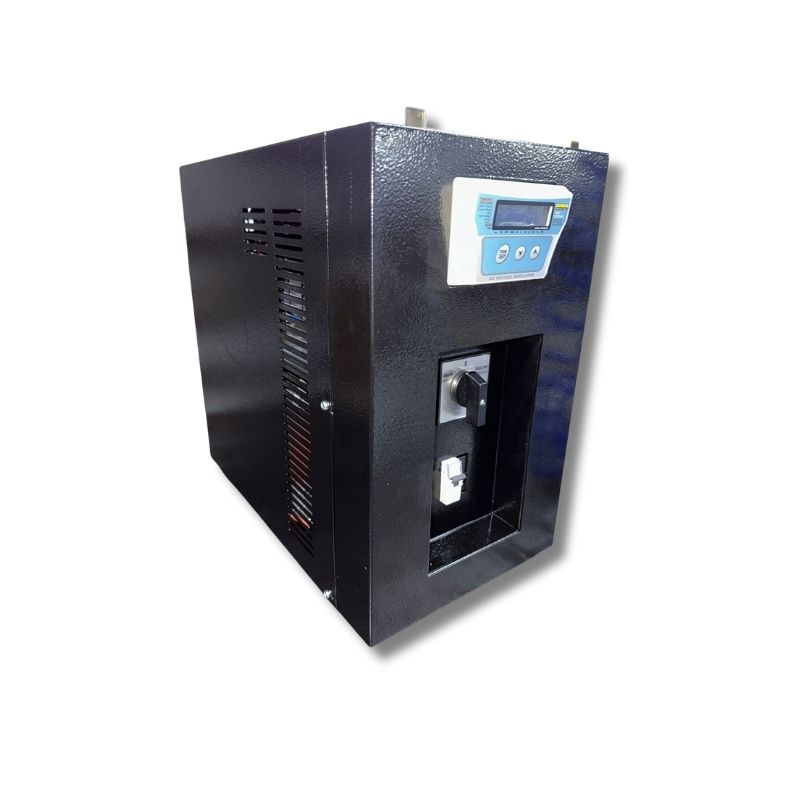

30 kVA MONOFAZE STATİK VOLTAJ REGÜLATÖRÜ
Şebeke gerilimindeki yükselme, düşme ve tüm dengesizlikleri önleyip, gerilim regülasyonu yapan cihazlara Regülatör denir. Enerjinin farklı faktörlerden dolayı düşmesi ya da yükselmesi için yapılmakta olan elektrik cihazlarıdır ki, bu cihazlar, elektrik enerjisini içerisindeki donanımsal parçalar ile enerjiyi düşürür veya yükseltir bu enerjiyi düşürme veya yükseltme işlemleri içerisindeki elektronik devre ile yapılmaktadır. Sanayi’ler için üç fazlı regülatörler evler için ise tek fazlı regülatörler tercih edilmektedir. Regülatör bunun yanında elektronik olarak sağlanan koruma sayesinde ayar sahası dışındaki gerilim düşme ve yükselmelerinde, çıkış gerilimini elektromekanik olarak kesip, buna bağlı olarak oluşabilecek muhtemel hasarları önler. Her türlü bilgisayar sistemi, fax, Fotokopi, tıp ve laboratuvar cihazlarında, ev ve işyeri aydınlatması, komple daire ve ofis beslemelerinde, imalathaneler ve atölyelerde emniyetle kullanılır.
United Enerji şirketi ürün kalitesini ve güvenilirliğini artırmak için sürekli Ar-Ge çalışmalarını yapmakla davam ediyor. Şu anda Statik voltaj regülatörün de en ileride ve en son teknolojiye sahip şirketiz. Statik voltaj regülatörlerinin garanti süresinde bu teknolojiye duyulan güven sebebiyle diğer firmalarından daha uzundur. Garanti süresi regülatörün müşteriye teslim tarihinden itibaren başlar ve tam 2 yıldır.
STATİK REGÜLATÖR TEKNİK ÖZELLİKLERİ
- PWM teknolojisi ile tristör kontrolü.
- 1 Adet LCD gösterge. ( Voltaj, akım, tolerans ve koruma seviyelerinin görülebildiği)
- Düzeltme ( kontrol ) hızı: 20 msn. ( 5000 VAC / sn )
- Giriş gerilim aralığı: faz – nötr arası 150 – 250 VAC; ( Opsiyonel ; İstege göre Ayarlanabilir )
- Çıkış gerilim aralığı: faz – nötr arası 220 vac
- Çıkış gerilim toleransı: %2
- Cihazın verimi: % 96
- – 10 İle + 55 derecede çalışma.
- Aşırı yükü ( %500 ) 20 milisaniye karşılayabilme özelliği.
- Aşırı yük, kısa devre, aşırı ısı ve voltaj koruma üniteli.
- Cam elyaf tel trafo sargılı olup 250 derece ısıya dayanıklıdır.
- EMI / RFI gürültü filtresi.
- Ön panelden ayarlanabilen çıkış voltajı ve hassasiyet toleransı.
- Zaman ayarlı fan soğutma.
- Arıza sinyali ( sesli ışıklı ).
- Regülatörün koruma ünitesi 10 saniye gecikmeli olarak devreye girmektedir.
- 1 – 0 – 2 Mekanik by – pass şalteri. ( 1: Şebeke, 2: regülatör )
- Cihaz, imalat hatalarına karşı 2 ( iki ) yıl garantilidir. • 10 Yıl yedek parça temin garantilidir.
- Harmonik distorsiyon içermez
Kompakt Şalterli Koruma
Regülatör panel üzerinden açma / kapama özelliğine sahiptir. Aşırı akım, aşırı gerilim, düşük gerilim ve çıkış kısa devresi gibi durumlarda cihaz elektronik olarak koruma altına alınır ve çıkış kesilir. Ayrıca mekanik ayraç olarak kompakt şalter açtırılarak ekstra güvenlik sağlanmış olur.
Yüksek Kalkış Akımı
Statik Voltaj Regülatörleri ani ve yüksek akımlara dayanıklı yarı iletken elemanlar (thyristör) sayesinde yüksek kalkış akımı gerektiren yüklere çok hızlı cevap vermektedir. Bu yarı iletken elemanlar 20 milisaniye için nominal akımın 10 katına dayanabilmektedir. Oysa servo motorlu voltaj regülatörlerinde ise bir asenkron motorun kalkış demerajında bile, fırçaların kontak noktasında kontak direncinden dolayı çok yüksek sıcaklık meydana gelecek, fırçanın ve transformatörün yüzeyinde tahribata neden olacaktır.
Koruma Fonksiyonları
Aşırı gerilim-düşük gerilim Koruması; cihaza bağlı alıcılara giden, en yüksek ve en düşük gerilim değerlerini sınırlar. Kullanıcı bu değerleri ve değerlerin aşımı durumunda alıcılara giden gerilimi kesme zamanını ön panel üzerinden ayarlayarak kontrol edebilir. Aşırı akım-çıkış kısa devre koruması; Cihaza bağlanan yüklerin çektiği nominal akımların; cihaza set edilen akım tolerans değerlerinin üstünde olması ve akım-zaman grafik değerlerinin aşılması durumunda koruma sağlanır.
LCD Ön Panel
Ön panelde bulunan mimik diyagram sayesinde ilk bakışta cihazın çalışma durumu hakkında bilgi edinilebilir. Farklı dil seçenekleri barındıran LCD display sayesinde cihazın giriş ve çıkış değerleri (gerilim, akım, frekans) okunabilmekte ve kalibre edilebilmektedir. Giriş gerilimi alt ve üst seviyeleri regüleli çıkış gerilimi alt ve üst seviyeleri, aşırı düşük ve aşırı yüksek gerilim kesme zamanlan, gerilim kalibrasyonu için negatif ve pozitif polarite ayarlan şifre kontrolüyle kullanıcıya sunulan parametrelerdir.
Başlıca Kullanıldığı Alanlar
CNC kontrollü tornalar, frezeler, erozyonlar, işleme merkezleri, bilgisayarlı ahşap makineleri, laser kesimler, matbaa makineleri, elektronik dizgi makineleri, sanayi robotları, radyo-tv vericileri, baz istasyonları, haberleşme sistemleri, hastaneler, tıbbi cihazlar, elektrik motorları, klima, fan, pompa, santrifüj gibi demerajlı yüklerde, aydınlatma sistemleri, ışık ve ses stüdyoları, ev,ofis ve binalar.
Yüksek Güvenirlik
Statik Voltaj Regülatörleri tamamen mikrokontrolör denetimli, thyristör kontrollü olup digital teknolojiyle çalışmaktadır. Şebeke voltajının tehlikeli derecede düşük ve yüksek gelmesinde, aşırı akım, aşırı ısı ve çıkış kısa devresi gibi anormal durumlarda kendisini ve beslediği yükü korur. Tüm güçlerde RFI ve EMİ filtreleri standart olarak mevcuttur.
Çok Yüksek Düzeltme Hızı
Statik Voltaj Regülatörleri şebekenin ilk periyodunda gerilimdeki değişimi hissederek, bir periyod (20 milisaniyede çıkış gerilimini 220V +%2 aralığına sokar. Klasik servo motorlu voltaj regülatörlerinde ise; değişen şebeke voltajının düzeltilmesi bir motor tarafından sürülen fırçaların değişken transformatörün çıkış voltajını ayarlamasıyla sağlanır. Bu aşınma ve hızlı şebeke voltajı değişimlerinde yavaş cevap vermek demektir. Çıkış voltajı düzeltme hızı saniyeler mertebesinde olduğundan beslediği çağdaş elektronik cihazlar için oldukça yavaş sayılmaktadır.
